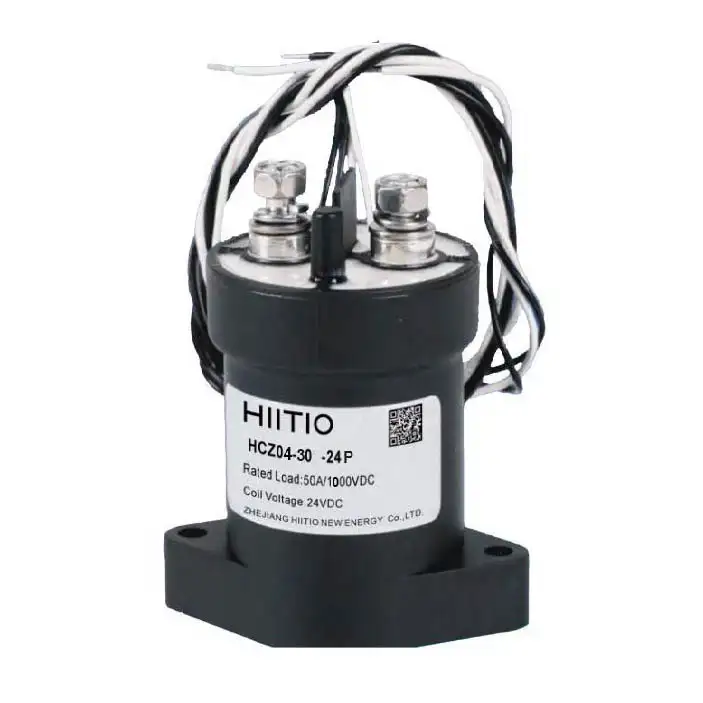

Der HCZ04-30 ist ein kompakter 30-A-Gleichstromschütz mit einer Schaltleistung von 1000 V DC. Dank seiner gekapselten Epoxidharz-Konstruktion und der Schutzgaslöschung gewährleistet er hohe Zuverlässigkeit in Elektrofahrzeugen, Energiespeichern und Gleichstromsystemen.
| HAUPTKONTAKTDATEN | |||
|---|---|---|---|
| Max. Schaltspannung | 1000VDC | Nennstrom | 30A (≤ 2mA) |
| Kontaktvereinbarung | SPST-NO | ||
| Begrenzung des Kurzzeitstroms | 30 A Dauerstrom; 90 A: 60 Sek.; 150 A: 20 Sek. | ||
| Elektrische Lebensdauer (ohmsche Last) | 30 A 450 V DC, 10000 Schaltvorgänge | 30 A 750 V DC, 1500 Schaltvorgänge | |
| Max. Abschaltstrom (ohmsche Last) | 300 A, 320 V DC, 1-phasig | ||
| Kenndaten | |||
|---|---|---|---|
| Durchschlagfestigkeit | Zwischen Hauptkontakten und Spule | 3000 V Wechselstrom, 1 Minute | |
| Zwischen offenen Hauptkontakten | 2200 V Wechselstrom, 1 Minute | ||
| Isolationswiderstand | Zwischen Hauptkontakten und Spule | Vor dem Test ≥1000MΩ (1000VDC) Nach dem Test ≥50MΩ (1000VDC) |
|
| Zwischen offenen Hauptkontakten | Vor dem Test ≥1000MΩ (1000VDC) Nach dem Test ≥50MΩ (1000VDC) |
||
| Stoßfestigkeit | Fuktionelle Behandlungen | 196 m/s², Impulsdauer 11 ms | |
| Zerstörerisch | 490 m/s², Impulsdauer 11 ms | ||
| Betriebszeit | Max: 30 ms | ||
| Veröffentlichkeitsdatum | Max: 10 ms | ||
| Mechanische Lebensdauer | 2 × 10⁵ Operationen | ||
| SPULENDATEN | ||
|---|---|---|
| Nennspannung | 12VDC | 24VDC |
| Anzugsspannung | ≤ 9 V DC | ≤ 18 V DC |
| Abfallspannung | ≥ 1.2 V DC | ≥ 2.4 V DC |
| Nennbetriebsleistung | 3.5W | 3.5W |
| Spulenwiderstand | 40 Ω (1 ± 7 %) | 170 Ω (1 ± 7 %) |
