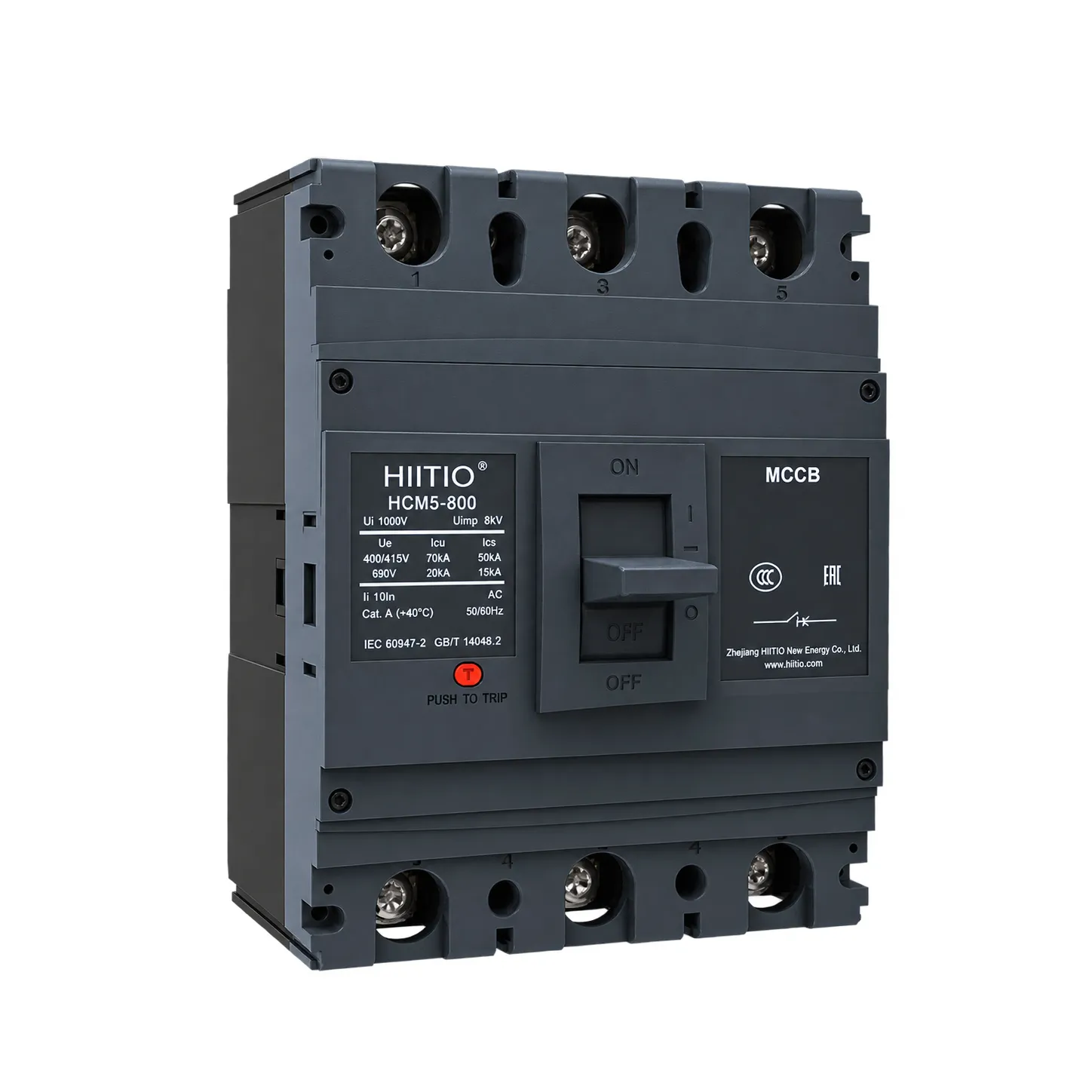

Die Kompaktleistungsschalter (MCCB) der HIITIO HCM5-Serie sind für Wechselstromkreise mit 50/60 Hz bis 690 V und 800 A ausgelegt. Sie sind in thermomagnetischer (HCM5) und elektronischer (HCM5E) Ausführung mit den Schaltleistungsklassen L/M/H erhältlich. Kompakte Bauweise, hohes Schaltvermögen, kurze Lichtbogendauer und ausgezeichnete Vibrationsfestigkeit zeichnen sie aus. Geeignet für seltenes Schalten und Motoranlauf. Entspricht den Normen IEC 60947-1/-2 und GB/T 14048.
Spezifikationstabelle (Wichtigste Parameter)
| Parameter | HCM5 / HCM5E Serie |
|---|---|
| Rahmengrößen | 125 / 250 / 400 / 630 / 800 |
| Nennstrom In | 16 A – 800 A |
| Bemessungsisolationsspannung Ui | 1000 V |
| Nennimpulsfestigkeit Uimp | 8 kV |
| Bemessungsbetriebsspannung Ue | Wechselstrom 400/415 V / Wechselstrom 690 V |
| Anzahl der Stangen | 3P / 4P |
| Nutzungskategorie | A / B (je nach Version) |
| Bruchfestigkeitsklassen | L / M / H |
| Maximale Bremsleistung Icu (400/415 V) | Bis zu 100 kA (abhängig von Baugröße und Güteklasse) |
| Betriebsunterbrechungskapazität ICs | Bis 75 kA |
| Elektrische Ausdauer | 5000 – 600 Mal (bildabhängig) |
| Mechanische Ausdauer | 10000 – 4000 Mal (bildabhängig) |
| Bogendistanz | ≤50 mm (kleinere Fassungen) / ≤100 mm (größere Fassungen) |
| Umgebungstemperatur | –35 ° C bis +70 ° C. |
| Lagertemperatur | –40 ° C bis +75 ° C. |
| In Höhenlagen | ≤2000 m (siehe oben) |
| Verschmutzungsgrad | 3 |
| Installationskategorie | III (Hauptstromkreis) / II (Hilfsstromkreis) |
| Grundsätze | IEC 60947-1/-2, GB/T 14048.1/.2 |
