450 VDC, 40 A Hochspannungsschütz
Bewertungen
- Max. Schaltspannung: 450 VDC
- Nennstrom: 40A
- Hauptkontakttyp: SPST-NO
- Hilfskontakt: Null
- Hilfskontakttyp: Nein
- Nennspannung der Spule: 12 VDC/24 VDC
- Umgebungsbetriebstemperatur: -40°C~+85°C
- Umgebungsfeuchtigkeit im Betrieb: 5 % - 85 % relative Luftfeuchtigkeit
,
Beschreibung
Normen / Zulassungen
- UL60947-4
- REACH
- RoHS
- CCC/CE
Leistungsmerkmale und Vorteile
- Kleine Größe, geringes Gewicht;
- Stromführungsstrom: 20 A, dauerhaft bei 85 °C;
- Das Design der Permanentmagnet-Lichtbogenlöschung verhindert einen Überschlag und gewährleistet so die Sicherheit und Zuverlässigkeit bei der Anwendung.
Normen
| HAUPTKONTAKTDATEN | ||||||
| Max. Schaltspannung | 450VDC | Nennstrom | 40A | |||
| Kontaktvereinbarung | SPST-NO | Kontaktspannungsabfall | ≤0.2 (bei 20 A) | |||
| Begrenzung des Kurzzeitstroms | 60A:1h;80A:20min;160A:30s;240A:10s | |||||
| Elektrische Lebensdauer (ohmsche Last) | 450V Modell | |||||
| 10 A, 450 VDC, 10000 Betätigungen | 40 A, 450 VDC, 1000 Betätigungen | 35A 450VDC 75000 ops, Nur Herstellung | ||||
| Kenndaten | ||||||
| Durchschlagfestigkeit | Zwischen Hauptkontakten und Spule | Vor dem Test ≥3000 VAC (1 Min.) Nach dem Test ≥2000VAC (1min) |
Isolationswiderstand | Zwischen Hauptkontakten und Spule | Vor dem Test ≥1000MQ (500VDC) Nach dem Test ≥ 50 MQ (500 VDC) |
|
| Zwischen offenen Hauptkontakten | Vor dem Test ≥2500 VAC (1 Min.) Nach dem Test ≥2000VAC (1min) |
Zwischen offenen Hauptkontakten | Vor dem Test ≥ 1000 MΩ (500 VDC) Nach dem Test ≥ 50 MΩ (500 VDC) |
|||
| Stoßfestigkeit | Fuktionelle Behandlungen | 20g Halbsinuswelle 11ms | Vibrationsfestigkeit | Fuktionelle Behandlungen | 49 m/s2 (10–500 Hz) | |
| Zerstörerisch | 50g Halbsinuswelle 6ms | |||||
| Betriebszeit | Max: 30 ms | Mechanische Lebensdauer | 2*10^5 Operationen | |||
| Veröffentlichkeitsdatum | Max: 10 ms | Körpergewicht | Ungefähre 55g | |||
| SPULENDATEN | ||||||
| Nennspannung | 12VDC | 24VDC | ||||
| Anzugsspannung | ≤ 9 VDC | ≤ 18 VDC | ||||
| Abfallspannung | ≥1 V DC | ≥2 V DC | ||||
| Nennbetriebsleistung | ca. 3W | ca. 3W | ||||
| Max. zulässige Spannung | 16VDC | 32VDC | ||||

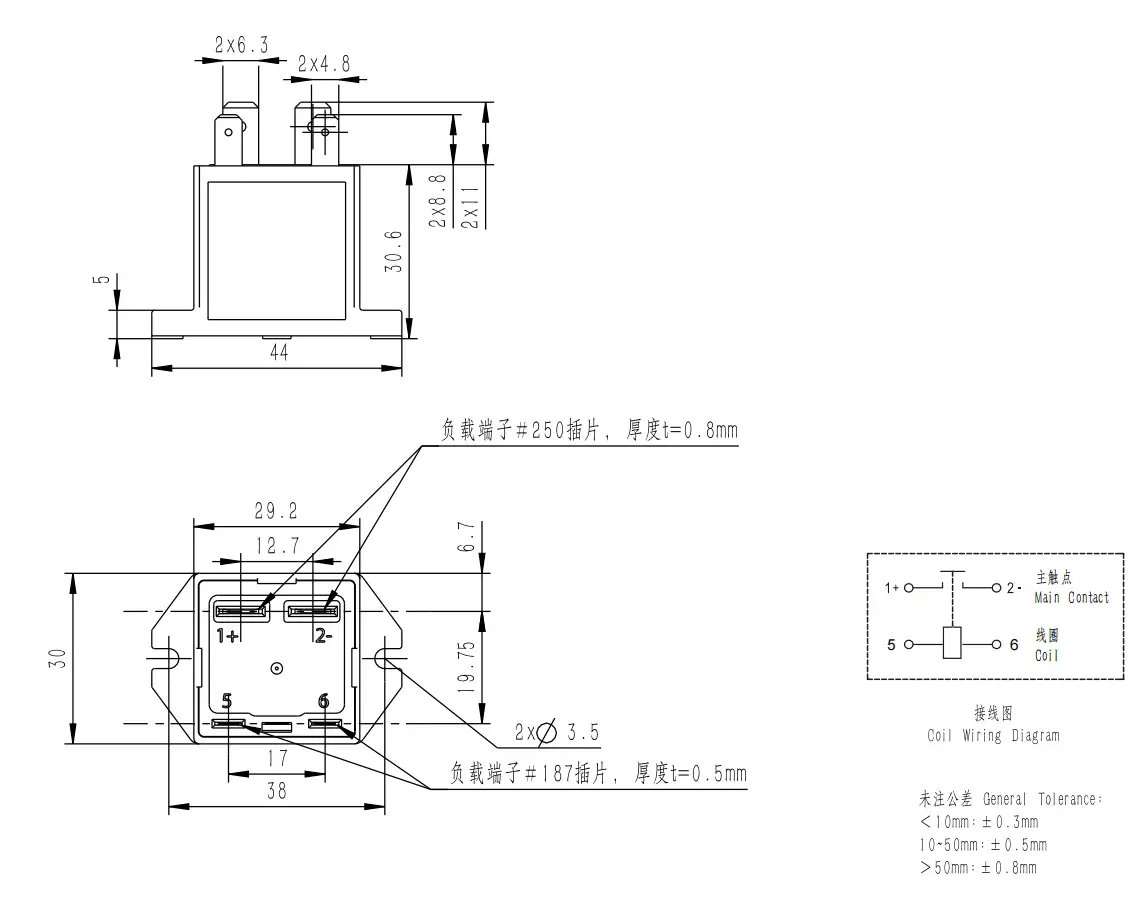

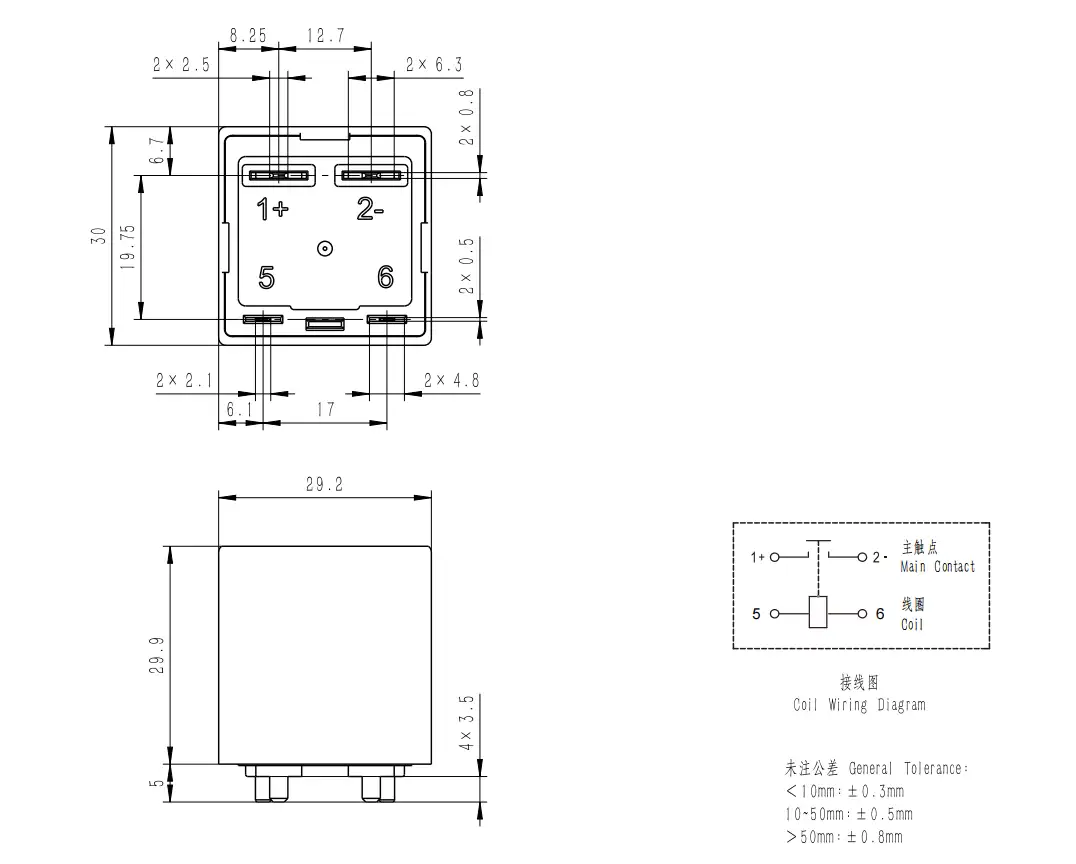

Abmessungen (mm)
