——Halbleiter-Leistungsschalter · HSB1-Serie
Gleichstromfehler unterbrechen
Mikrosekunden
Nicht Millisekunden.
Kontaktlos, ohne Lichtbogen, ohne Kompromisse – die HSB1-Serie unterbricht Kurzschlussströme in nur 10µs und hält über eine Million Schaltvorgängen stand, praxiserprobt.
HSB1-2500 • 1000 V DC • 500–2500 A • flüssigkeitsgekühlt • CCS-typgeprüft (China Classification Society)
— innerhalb des Geheges

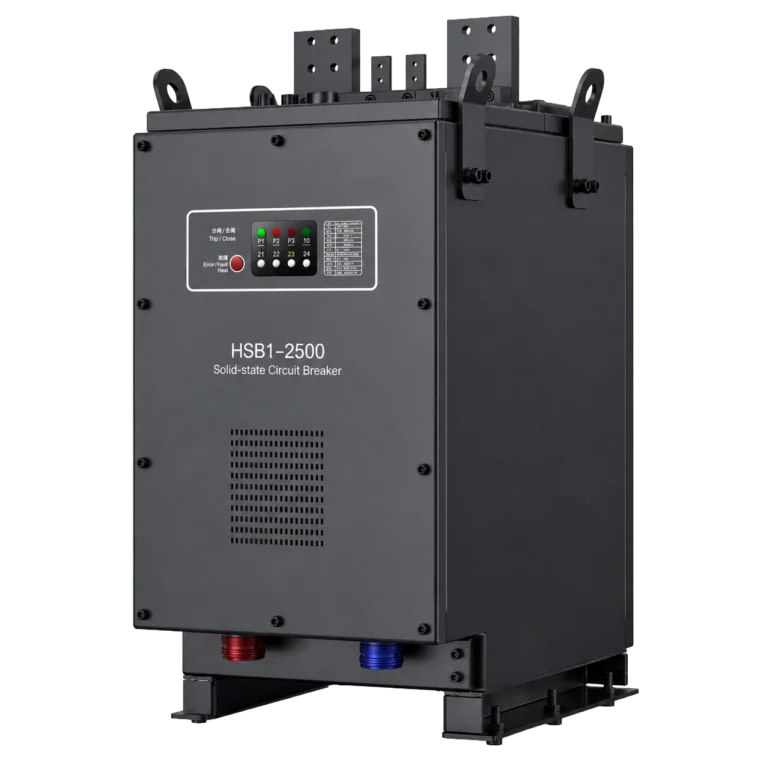

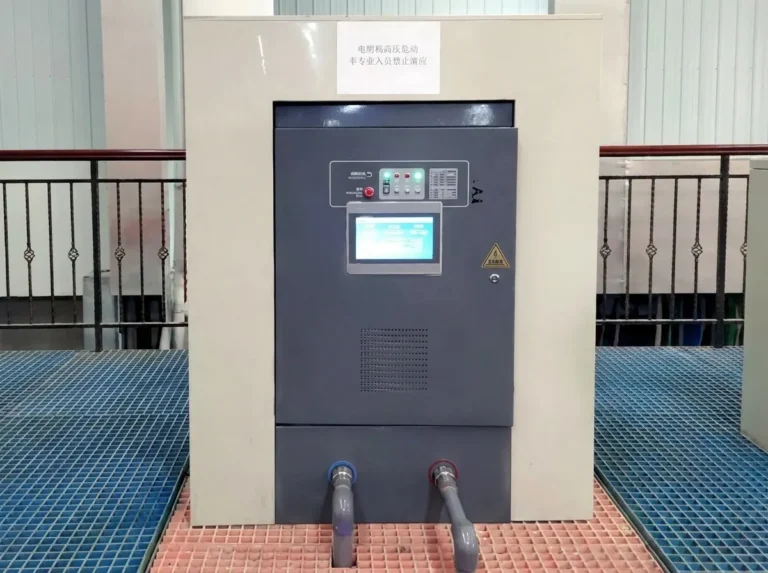

Für den Panel-Einsatz konzipiert, nicht für den Demo-Prüfstand.
Lokale Status- und Fehleranzeige
Auslöse-/Schließ- und Fehler-/Überhitzungsanzeigen mit lokaler Parameteranzeige – Techniker können den Zustand des Leistungsschalters überprüfen, ohne eine Schaltschranktür öffnen zu müssen.
Versiegeltes Lüftungsgitter
Leitet den Luftstrom über die internen Leistungsmodule und hält gleichzeitig das IP-geschützte Gehäuse vor Staub und Feuchtigkeit geschützt.
Farbcodierte Gleichstromanschlüsse
Die rot/blaue Polaritätsmarkierung an den primären Gleichstromanschlüssen reduziert Verdrahtungsfehler bei der Inbetriebnahme.
obere Sammelschienenhalterungen
Vorgebohrte Stromschienen und Hebehalterungen am Gehäuse der Klasse 2500A/2500 vereinfachen die Integration des Schaltschranks und die Montage.

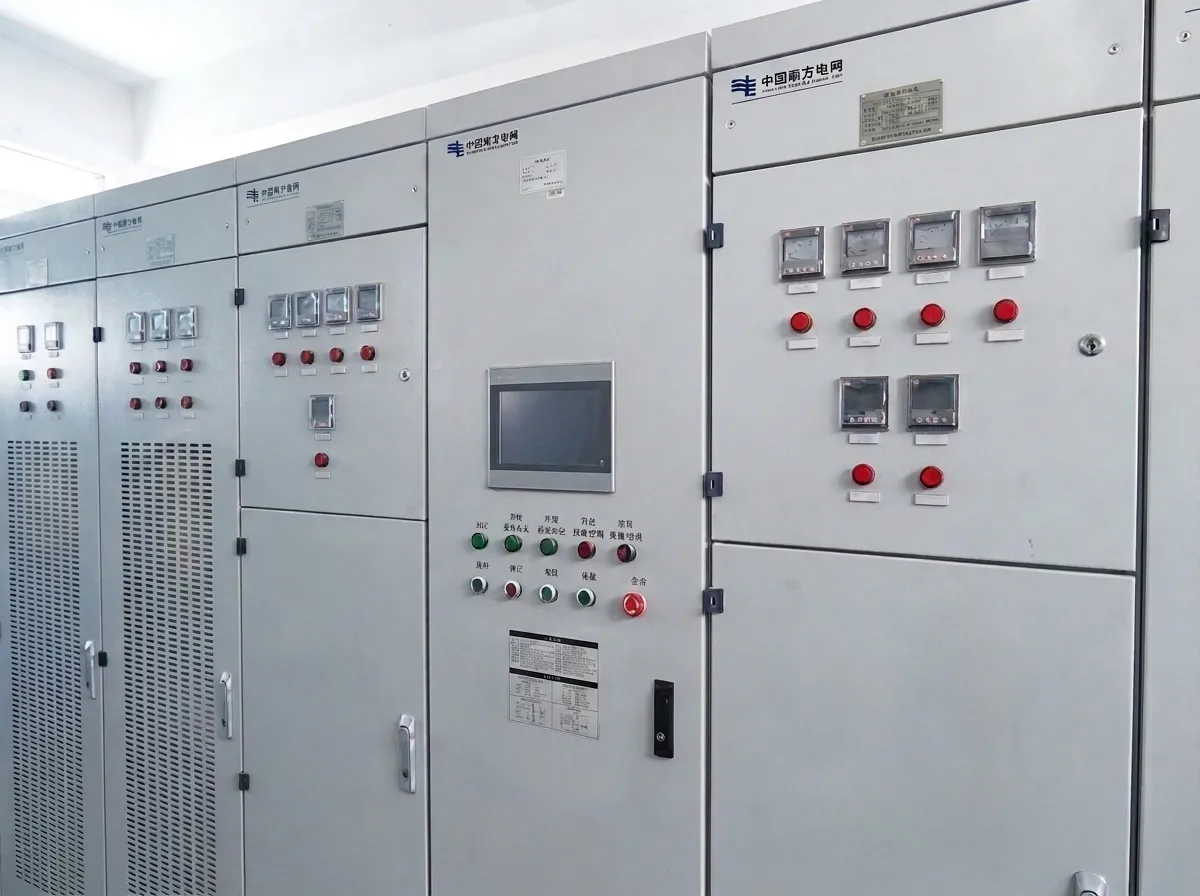

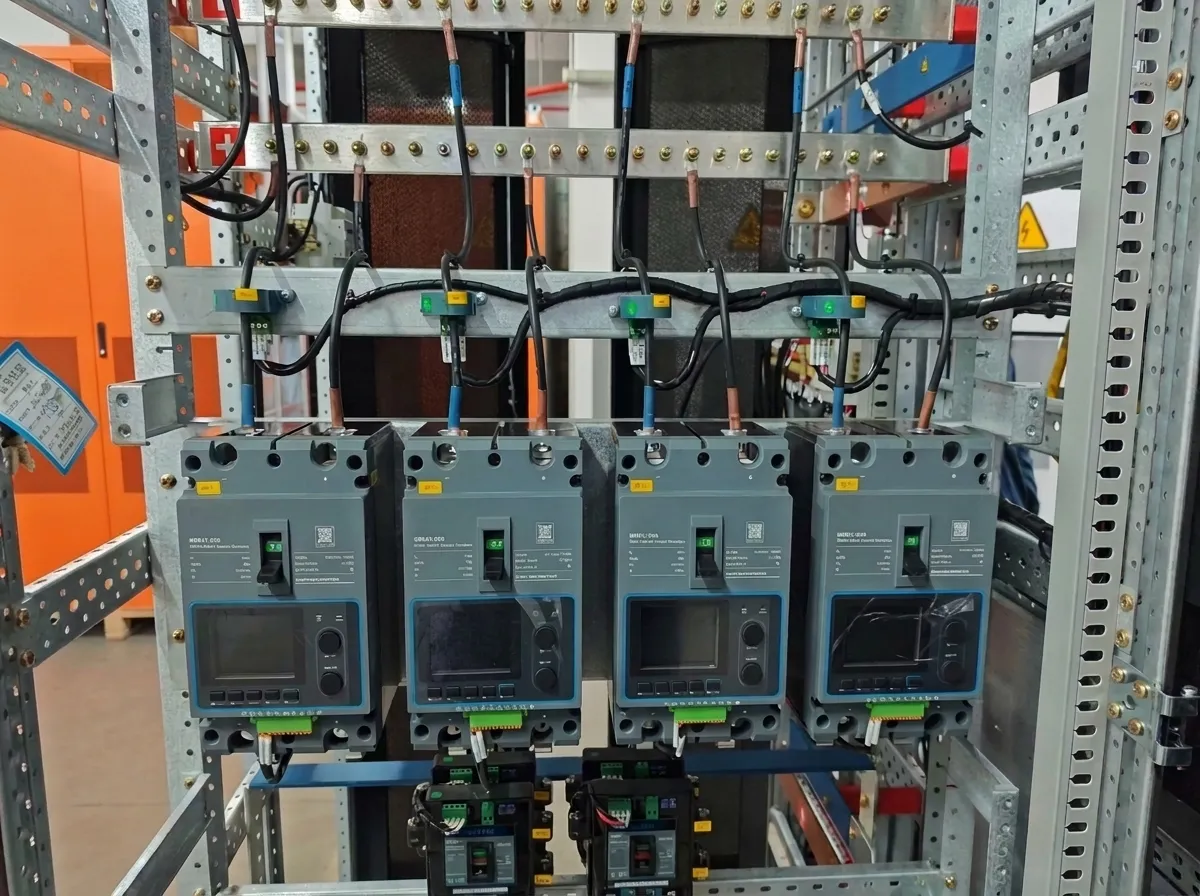

Zhuhai · Südliches Stromnetz Chinas
HSB1-630 übernimmt seit über drei Jahren den Kernschutz des Stromversorgungssystems.

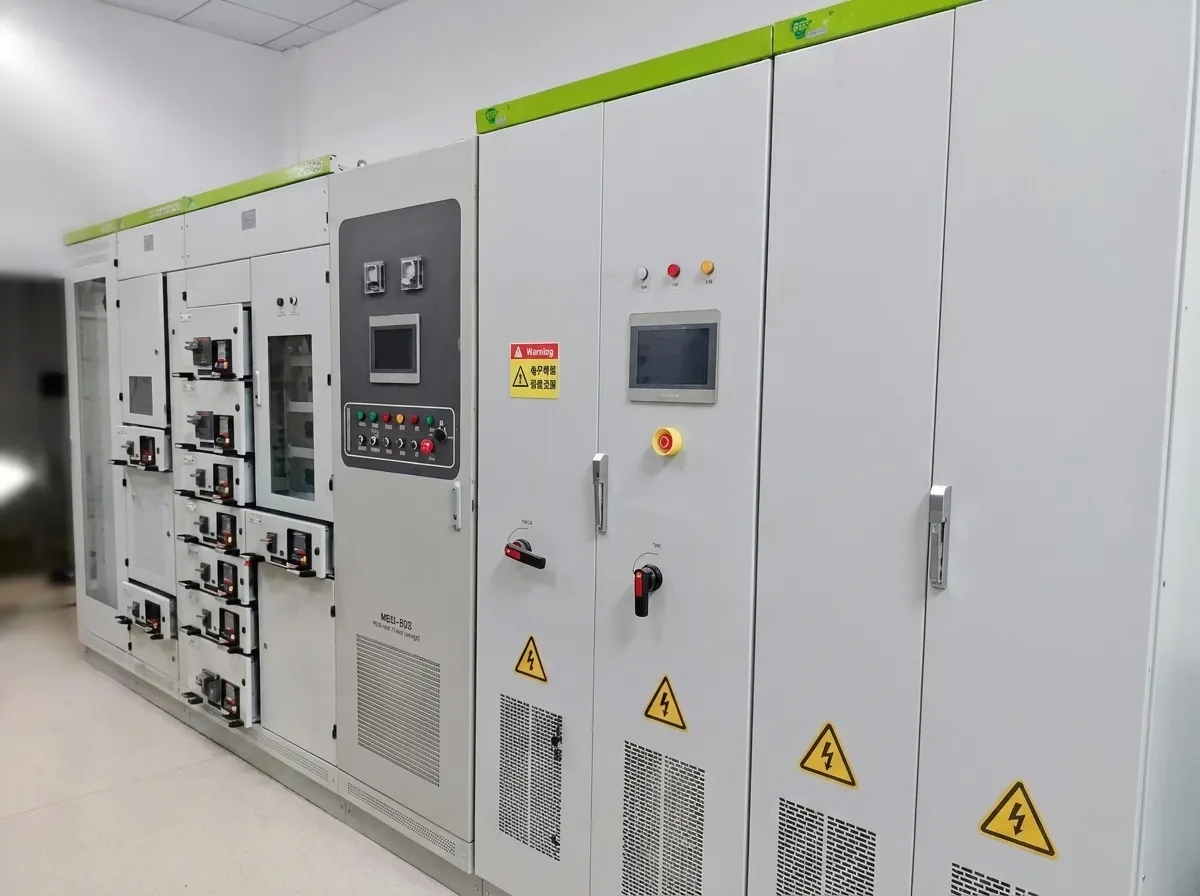

Innere Mongolei · PV + Speicherung
HSB1-800 übernimmt Schutz- und Schaltvorgänge in einem flexiblen Wandlersystem.
DC800V-Rechenzentrum
Im Sidecar einer 800V-Architektur eingesetzt, isoliert es Fehler in Mikrosekunden.
U-Bahn-Projekt
DC220V-Schutz, Abschaltung des Fehlerstroms zur Begrenzung der Kurzschlusswirkung.
——Elektrische Kernleistung
Warum Halbleiter mechanische Schalter übertreffen
Mechanische Leistungsschalter wurden für Wechselstromsysteme entwickelt. Gleichstromsysteme benötigen eine grundlegend andere Methode zur Stromunterbrechung.
0 Teile
Kein mechanischer Verschleiß
Die Fehlerbehebung erfolgt ausschließlich durch Leistungshalbleiter – keine beweglichen Teile, keine Lichtbogenbildung an den Kontakten, keine Kontakterosion.
10μs
Mikrosekunden-Reaktionszeit
Ein vollständiger Zyklus von der Erkennung bis zur Unterbrechung wird in nur 10 μs erreicht – im Vergleich zu Millisekunden bei mechanischen Systemen.
0 Bogen
Eliminiert das Risiko eines Gleichstrom-Lichtbogens
Gleichstrom hat keinen natürlichen Nulldurchgang. Halbleiterschaltungen erzeugen überhaupt keinen Lichtbogen – wodurch das größte Sicherheitsrisiko in Gleichstromschaltanlagen beseitigt wird.
1.0M+
Im Feld verifizierte Lebensdauer
Die Nennlebensdauer beträgt mehr als eine Million Schaltvorgänge – bestätigt in einem realen industriellen Einsatz, der jahrelang im Dauerbetrieb läuft.
——Effizienz und Präzision
Entwickelt für maximale Effizienz und Präzision unter Volllast.
Neben der schnelleren Bremsleistung zeichnet sich HSB1 durch geringere Wärmeentwicklung, präzisere Messungen und einen besseren Schutz dichterer elektrischer Systeme aus.
99%
Geringe Leitungsverluste
Wide-Bandgap-Module halten die Durchlassverluste über den gesamten Lastbereich unter 1 %, wodurch Wärme und Energiekosten reduziert werden.
250KA
Starke Strombegrenzung
Die maximale Abschaltleistung begrenzt den Fehlerstrom auf ein Vielfaches des Nennstroms und verringert so die Belastung von Stromschienen und Kabeln.
0.2%
Präzisionsmessung
Spannungs-, Strom-, Leistungs- und Energiemessung integriert — HSB1 dient gleichzeitig als Schutzgerät und Messgerät.
3x
Vollständiger Kommunikationsstack
RS-485 Modbus-RTU, Ethernet und 4G, mit Fernsteuerung zum Öffnen/Schließen und Telemetrie über die HIITIO Cloud-Überwachungsplattform.
Zwei Architekturen decken jedes Budget ab: SSCB (vollständig elektronisch) für null mechanische Teile und schnellste Reaktionszeit, und SSHCB (Hybrid) — ein mechanischer Pfad leitet einen konstanten Strom mit nahezu verlustfreier Stromzufuhr, während Halbleiter im Fehlerfall sofort die Funktion übernehmen, für kostensensible Nachrüstungen.
——Technische Parameter
Acht aktuelle Plattformen, eine Architektur
Von 40-A-Einbaugeräten bis hin zu 4000-A-Schaltanlagenleistungsschaltern – alle HSB1-Plattformen verfügen über die gleiche Schutzlogik im Mikrosekundenbereich.
| Parameter | 40A | 125A | 250A | 630A | 800A | 1600A | 2500A | 4000A |
|---|---|---|---|---|---|---|---|---|
| Bemessungsstrom | 6-40A | 50-125A | 50-250A | 250-630A | 250-800A | 800-1600A | 500-2500A | 1600-4000A |
| Pausenzeit¹ | 50μs | 50μs | 50μs | 50μs | 60μs | 60μs | 20μs | 20μs |
| Leitfähigkeitsabfall | 0.4V | 0.4V | 0.6V | 0.6V | 0.6V | 2.5V | 3.0V | 3.5V |
| Wirkungsgrad | 99.8% | 99.8% | 99.6% | 99.5% | 99.5% | 99.5% | 99.5% | 99.5% |
| Schaltvermögen | 50KA | 100KA | 100KA | 200KA | 200KA | 250KA | 250KA | 250KA |
| Topologie | SSCB | SSCB | SSCB | SSCB/SSHCB | SSCB/SSHCB | SSCB/SSHCB | SSCB | SSCB |
| Kühlung: | Luft | Luft | Luft | Luft/Flüssigkeit | Luft/Flüssigkeit | Luft/Flüssigkeit | Flüssigkeit | Flüssigkeit |
¹ Die angegebene Auslösezeit gilt für SSCB. SSHCB erfordert, dass die parallele mechanische Stufe zuerst betätigt wird; die Auslösezeit von SSHCB beträgt 1.6 ms. Nennspannung: 220 V–1500 V. Elektrische Lebensdauer: 1,000,000 Schaltzyklen auf allen Plattformen.
1000 Vdc, 500–2500 A, ≤10 μs Schaltzeit, flüssigkeitsgekühlt, TFT-Touchscreen, CCS-typgenehmigt für die Gleichstromverteilung an Bord von Schiffen.
DC800V bis 250A, ≤100μs Kurzschlussschutz, doppelte Leistungsabnahme, IP20, einstellbarer Über-/Unterspannungsschutz.
Sie sind sich nicht sicher, welche Stromstärke Sie benötigen?
Nennen Sie uns Ihre Spannung, den voraussichtlichen Kurzschlussstrom und die Installationsumgebung – wir finden innerhalb eines Werktages die passende Konfiguration für Sie.

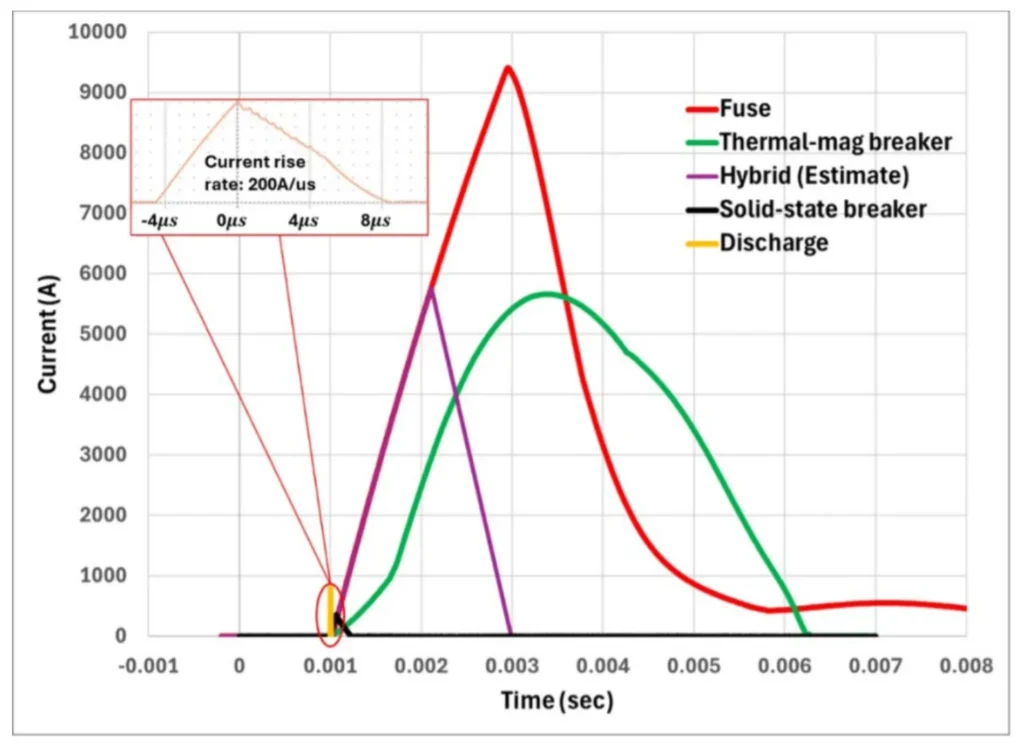

— Vergleich der Fehlerströme
Derselbe Kurzschluss, vier Technologien
Jede Millisekunde Verzögerung lässt den Fehlerstrom weiter ansteigen, bevor er abgeschaltet wird. Nur HSB1 unterbricht den Fehlerstrom auf Halbleiterebene ab der ersten Mikrosekunde.
Sicherung
Keine Strombegrenzungsfähigkeit – schmilzt erst, wenn die Fehlerenergie bereits ein schädliches Niveau erreicht hat.
Thermomagnetischer Schalter
Begrenzt den Stromfluss nach dem Auslösen, aber der mechanische Kontaktweg ist vergleichsweise langsam.
Hybrid-Festkörper (SSHCB)
Der mechanische Trennschalter muss sich öffnen, bevor die elektronische Stufe eingreift, was zu einer Verzögerung führt.
HSB1 Festkörper (SSCB)
Behebt den Fehler innerhalb von Mikrosekunden und hält den Spitzenstrom deutlich unter den anderen drei.
— Wo es eingesetzt wird
Sechs Sektoren, sechs Fehlermodi
Die Schutzlogik von HSB1 ist auf das Fehlerverhalten jeder Anwendung abgestimmt.
800V Gleichstromverteilung
Kein natürlicher Stromnulldurchgang; hohe Lastdichte im Schaltschrank birgt das Risiko einer Clusterabschaltung bei einem einzigen Fehler.
SiC-Vollfestkörper, bidirektionaler Durchfluss, flüssigkeitsgekühlt, integriert mit DCIM/BMS.
Batterieclusterschutz
Parallelschaltungen erzeugen eine hohe Kurzschlussverstärkung; eine langsame Reaktion birgt die Gefahr eines thermischen Durchgehens.
Kundenspezifische Schutzkurven, PCS-Koordination, lichtbogenfreier Betrieb von -30°C bis +70°C.
Marine-Gleichstromversorgung
Schiffs-DC benötigt CCS-anerkannten Schutz bei minimalem Platzbedarf.
CCS-typgeprüft HSB1-2500, ≤10μs Unterbrechungszeit, doppelte Schutzredundanz.
Traktions- und Bremssysteme
Heftige Lastschwingungen und Vibrationen verursachen mechanische Fehlauslösungen.
Stoßfestes Design, Zweikanal-Abtastung, TCMS-Integration.
Koordination mehrerer Quellen
Gemischte Solar-, Speicher- und Ladeinfrastruktur für Elektrofahrzeuge führen zu ständigen Fehlerverlagerungen.
Zonenweiser SSCB/SSHCB-Schutz an jedem Quell- und Lastpunkt.
Leistungsverteilung bei mehreren Motoren
Der Antrieb mit mehreren Motoren erfordert eine Rekonfiguration im Submillisekundenbereich ohne Lichtbogengefahr.
Lichtbogenfreie SSCB-Zweigschaltung zur schnellen Leistungsumverteilung.
CCS-Typgenehmigung
Zertifiziert nach den Richtlinien der China Classification Society für integrierte Gleichstromsysteme zur Verwendung an Bord von Schiffen.
Zuverlässigkeitsüberprüfung
Entspricht GD28-2023, Kap. 4 & 5, für Geräte- und Systemzuverlässigkeit — Zertifikat gültig bis April 2031.
Lebensdauer von über 1,000,000 Zyklen
Im kontinuierlichen industriellen Betrieb erprobt, nicht nur im Labor prognostizierte Lebensdauer.
Streckenaufzeichnungen im Rastermaßstab
Eingesetzt von China Southern Power Grid, State Grid, Provinz-U-Bahnen und multinationalen Produktionsstätten.
— Warum HIITIO
Ein Komplettanbieter für DC-Schutzlösungen, kein Wiederverkäufer von Schaltern.
HVDC-Schütze, Halbleitersicherungen, DC-MCBs, SPDs und HSB1 werden gemeinsam entwickelt – nicht separat beschafft und nachträglich angeschraubt.
Im großen Maßstab bewährt
Geliefert an China Southern Power Grid, State Grid, ein provinzielles U-Bahn-System und einen multinationalen Hersteller von neuen Energien.
Praxiserprobtes Leben, nicht nur Labordaten
In einem großen Einsatz in der Prozessindustrie sind MBS-Einheiten seit Jahren im Einsatz und haben über eine Million zuverlässige Operationen durchgeführt.
Zertifiziert für die Branchen, die es erfordern
CCS-Typgenehmigung und Zuverlässigkeitsprüfung für die Marinevariante gemäß den Richtlinien der China Classification Society für Gleichstromversorgung.
Direkte technische Unterstützung
Jede Modellempfehlung wird von einem Anwendungsingenieur geprüft – sie wird nicht automatisch aus einem Katalogfilter generiert.
Sind Sie bereit, Ihren Gleichstromschutz auf Halbleitertechnik umzustellen?
Senden Sie uns Ihr Lastprofil und wir senden Ihnen eine passende HSB1-Konfiguration sowie einen Lieferterminplan.
Häufig gestellte Fragen
Fragen, die sich Ingenieure vor dem Wechsel stellen
Kann HSB1 meinen vorhandenen mechanischen Leistungsschalter ersetzen, ohne dass die Schalttafel umgestaltet werden muss?
In den meisten Fällen von Nachrüstungen ja. HSB1 ist in vergleichbaren Stromplattformen und Spannungsklassen sowie als Einbau- und Schaltschrankversion erhältlich. Senden Sie uns Ihre vorhandenen Stromschienenabstände und Gehäuseabmessungen, und wir prüfen die Kompatibilität vor Ihrer Bestellung.
Eliminiert die Halbleiterschaltung tatsächlich das Risiko von Lichtbögen?
Ja. Da der Bruch auf Halbleiterebene ohne physische Kontaktunterbrechung erfolgt, bildet sich überhaupt kein Lichtbogen – weshalb HSB1 für geschlossene Umgebungen wie Batteriegehäuse und explosionsgefährdete Bereiche spezifiziert ist.
Wie hoch ist das tatsächliche Abschaltvermögen und wie funktioniert die Strombegrenzung?
Das maximale Abschaltvermögen beträgt je nach Modell bis zu 250 kA. Die Halbleiterstufe reagiert innerhalb von Mikrosekunden und begrenzt den Spitzenfehlerstrom auf ein Vielfaches des Nennstroms – wodurch die Anforderungen an die thermische und mechanische Belastbarkeit der nachgeschalteten Stromschienen und Kabel reduziert werden.
Ist die Marineversion tatsächlich zertifiziert?
Die Marine-Variante HSB1-2500 verfügt über ein CCS-Typgenehmigungszertifikat und ein Zuverlässigkeitsüberprüfungs-Konformitätszertifikat, das gemäß den CCS-Richtlinien für Gleichstromsysteme getestet wurde – die Gültigkeit des aktuellen Zertifikats reicht bis April 2031.
Welche Lieferzeit und welchen Support kann ich nach der Bestellung erwarten?
Die Lieferzeit hängt von der aktuellen Nennleistung, der Kühlmethode und der Kommunikationskonfiguration ab. Jeder Auftrag beinhaltet vor Produktionsbeginn eine anwendungstechnische Prüfung sowie Unterstützung bei der Inbetriebnahme und Plattformintegration.
