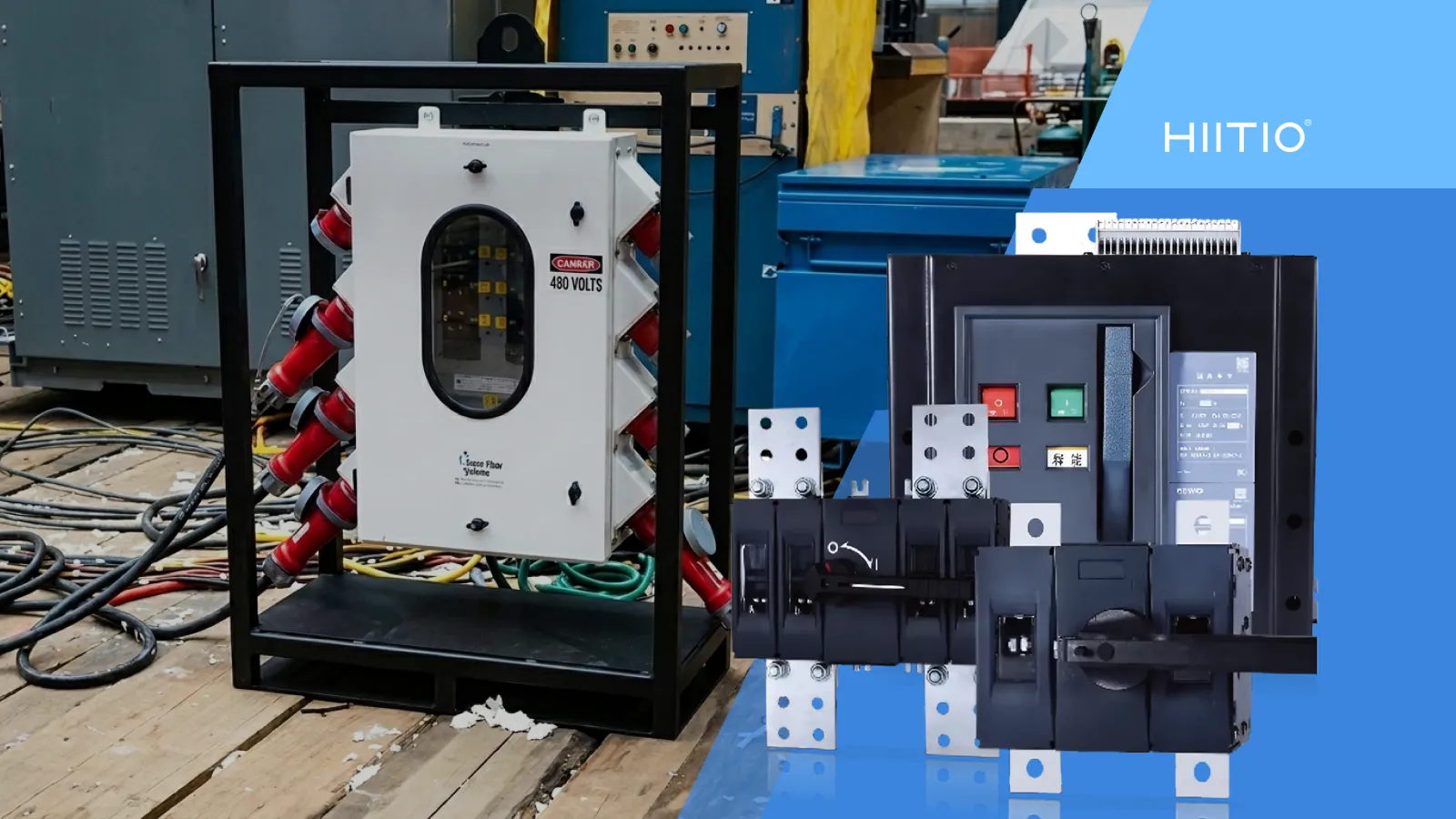

Mobile Stromverteilerkästen sind zum Rückgrat moderner Gleichstrominfrastruktur geworden – sie werden zusammen mit Batteriespeicheranhängern in Katastrophengebiete transportiert, auf mobilen Ladestationen für Elektrofahrzeuge zu Fuhrparkdepots gebracht und stehen neben temporären Solaranlagen auf Baustellen. Im Gegensatz zu einem fest installierten Schaltraum wird ein mobiler Verteilerkasten wiederholt angeschlossen, getrennt, transportiert und wieder angeschlossen, oft von Servicetechnikern im Freien unter Zeitdruck. Dieses Betriebsmuster belastet eine einzige Komponente enorm: den Gleichstrom-Trennschalter.
Wird der Trennschalter falsch bedient, kann eine routinemäßige Umkonfiguration zu einem Störlichtbogenunfall führen. Stimmt die Bedienung hingegen, kann ein Zweierteam das gesamte mobile Stromversorgungssystem innerhalb weniger Minuten sicher isolieren, warten und wieder in Betrieb nehmen. Dieser Artikel erläutert, warum DC-Trennschalter in mobilen Stromversorgungsanwendungen so wichtig sind, welche Spezifikationen ein zuverlässiges Gerät von einem Sicherheitsrisiko unterscheiden und wie sie mit anderen Schutzkomponenten im Gehäuse zusammenarbeiten.
Was unterscheidet einen „mobilen“ Gleichstromverteilerkasten von anderen
Ein stationärer Gleichstromverteilerschrank wird einmalig geplant, einmalig in Betrieb genommen und dann weitgehend sich selbst überlassen. Eine mobile Einheit unterscheidet sich in drei wesentlichen Punkten:
- Wiederholtes Schalten unter Last. Die Außendienstmitarbeiter müssen häufig eine Last oder Quelle isolieren, ohne das gesamte System abzuschalten. Daher muss der Schalter für das Ein- und Ausschalten unter Last ausgelegt sein und nicht nur für die Isolation im Leerlauf.
- Variable Umwelteinflüsse. Mobile Boxen werden im Freien, auf Anhängern oder an temporären Standorten aufgestellt – das bedeutet, dass Vibrationen, Staub, Feuchtigkeit und Temperaturschwankungen eher die Regel als die Ausnahme sind.
- Häufige Umkonfigurationen durch unterschiedliches Personal. Da mobile Anlagen zwischen verschiedenen Standorten und Bedienern wechseln, muss der Trennschalter eine eindeutige visuelle und mechanische Bestätigung eines offenen Stromkreises liefern – dies ermöglicht es einem Techniker, der das System nicht in Betrieb genommen hat, ihm ausreichend zu vertrauen, um daran zu arbeiten.
Aus genau diesen Gründen entscheidet der Trennschalter mehr als fast jede andere einzelne Komponente darüber, ob ein mobiler Verteilerkasten einsatzsicher ist.
Warum der DC-Trennschalter der Sicherheitsanker des Kastens ist
Ein Gleichstrom-Trennschalter erfüllt eine Funktion, die auf dem Papier einfach erscheint – er unterbricht den Stromkreis –, birgt aber aufgrund des Verhaltens von Gleichstrom ein überproportional hohes Sicherheitsrisiko. Im Gegensatz zu Wechselstrom durchläuft Gleichstrom nicht von Natur aus den Nulldurchgang und löscht daher einen Lichtbogen nicht selbstständig. Das bedeutet, dass ein schlecht konstruierter Trennschalter einen gefährlichen, anhaltenden Lichtbogen aufrechterhalten kann, sobald sich die Kontakte unter Last zu trennen beginnen. In einem mobilen Einsatzfahrzeug, wo derselbe Schalter während eines Einsatzes dutzende Male betätigt werden kann, ist dies kein theoretisches Risiko, sondern ein typisches Verschleißmerkmal.
Ein gut konstruierter DC-Trennschalter löst dieses Problem auf einige konkrete Arten:
- Belastbare Kontakte in der Lage, den Nennstrom wiederholt zu unterbrechen, ohne dass es zu Kontaktschweißungen oder übermäßiger Erosion kommt.
- Positiver visueller Hinweis den offenen/geschlossenen Zustand, sodass ein Techniker nicht raten oder die Spannung messen muss, bevor er das Gehäuse öffnet.
- Arretierbare AUS-PositionUnterstützung der Sperr- und Kennzeichnungsverfahren, sobald der Stromkreis isoliert ist – eine Anforderung, auf die mobile Einsatzteams angesichts der Art und Weise ständig angewiesen sind, wie NFPA-70E Die Trennvorrichtung wird als erster Schritt zur Schaffung eines elektrisch sicheren Arbeitszustands dargestellt.
- Kompakte, wandmontierbare Bauformda mobile Verteilerkästen im Vergleich zu festen Schaltanlagenräumen ein begrenztes Volumen aufweisen.
International unterliegt diese Geräteklasse folgenden Bestimmungen: IEC 60947-3Diese Norm legt die Anforderungen an Konstruktion, Prüfung und Leistung von Schaltern, Trennschaltern und Lasttrennschaltern fest – einschließlich spezifischer Bestimmungen für Gleichstrom- und Photovoltaikanwendungen bis 1,500 V DC. In Nordamerika werden gekapselte Trennschalter zusätzlich anhand folgender Kriterien bewertet: UL 98Diese Zertifizierung umfasst Abzweigleitungen, Zuleitungen und Trennvorrichtungen für Hauptleitungen. Die Verwendung eines Schalters, der beide Zertifizierungen besitzt, ermöglicht es einem mobilen Verteilerkasten, ohne Neuentwicklung in verschiedenen Regulierungsgebieten eingesetzt zu werden.
Wichtige zu bewertende Spezifikationen
Bei der Auswahl eines DC-Trennschalters für einen mobilen Verteilerkasten entscheiden typischerweise vier Parameter darüber, ob die Komponente passt:
| Parameter | Warum es wichtig ist |
|---|---|
| Nennspannung (Vdc) | Die Spannung muss der Gleichspannung des Quellsystems entsprechen oder diese übertreffen – üblicherweise 1000 V, 1500 V oder höher bei Energiespeichersystemen und Photovoltaikanlagen im Kraftwerksmaßstab. |
| Nennstrom (A) | Es sollte der Spitzenlaststrom zuzüglich eines Sicherheitszuschlags berücksichtigt werden, nicht nur der Nennbetriebsstrom. |
| Lastschaltfähigkeit | Bestätigt, dass der Schalter unter normalen Betriebsbedingungen sicher Strom schalten und unterbrechen kann und nicht nur einen spannungslosen Stromkreis isoliert. |
| Mechanische/elektrische Lebensdauer | Bestimmt, wie viele Schaltzyklen der Schalter aushält, bevor die Kontakte verschleißen – entscheidend für mobile Geräte, die häufig geschaltet werden. |

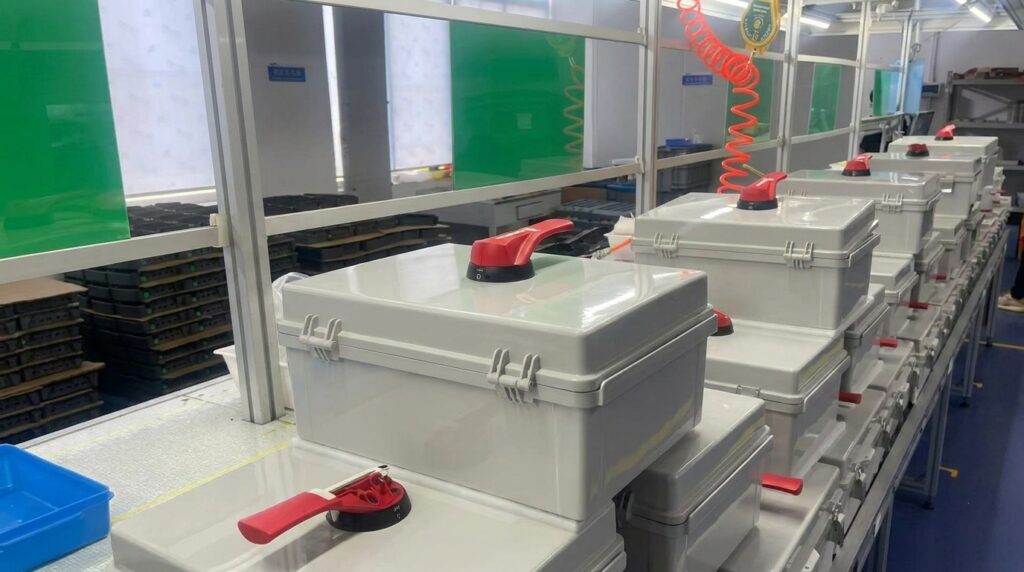

HIITIOs HCG4-Serie DC-Trennschalter Sie wurden speziell für dieses Profil entwickelt. Die Serie deckt einen breiten Bereich von 1000 V/250 A bis 1500 V/4000 A ab und bietet Systemintegratoren die Möglichkeit, einen Standard auf diese Weise festzulegen. single switch Die HCG4-Serie eignet sich für kleine mobile Energiespeicheranhänger und große mobile Umspannwerke gleichermaßen. Sie basiert auf 15 Jahren engagierter Forschung und Entwicklung im Bereich DC-Trennschalter und ist nach UL-, TÜV- und CB-Standards zertifiziert. Die Serie ist für das Ein- und Ausschalten unter Last in Niederspannungsnetzen konzipiert – genau der Betriebszyklus, den mobile Stromverteilerkästen erfordern.

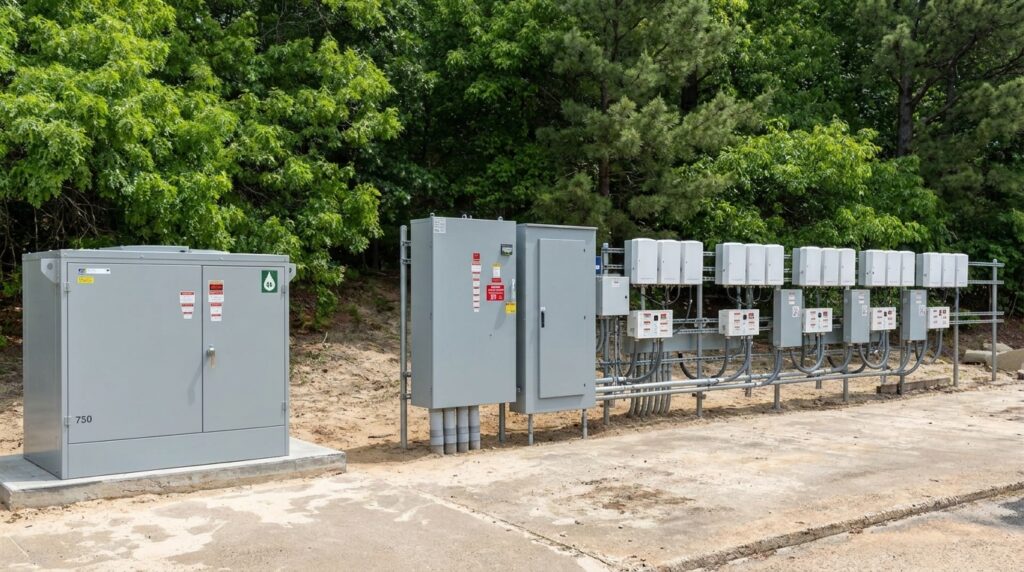

Wo mobile DC-Verteilerkästen tatsächlich eingesetzt werden
- Mobile Energiespeichersysteme (ESS): Für die Netzstützung, Katastrophenhilfe oder Spitzenlastabdeckung eingesetzte, in Containern oder auf Anhängern montierte Batteriesysteme wird ein Trennschalter benötigt, den die Einsatzkräfte vor Ort zwischen den Standorten sicher bedienen können.
- Mobile Ladeinfrastruktur für Elektrofahrzeuge: Temporäre oder versetzbare DC-Schnellladeeinrichtungen – die häufig bei Veranstaltungen, Fuhrparkdepots und Baustellen ohne permanenten Netzanschluss anzutreffen sind – benötigen einen Trennschalter für einen sicheren Wartungszugang.
- Mobile / temporäre Solaranlagen: Bei bodenmontierten oder auf Anhängern montierten PV-Systemen, die zur temporären Stromversorgung auf Baustellen oder bei entfernten Einsätzen eingesetzt werden, wird der Strom über einen Verteilerkasten geleitet, bevor er die Wechselrichter erreicht. Daher ist ein Trennpunkt erforderlich, der den spezifischen DC-Schaltanforderungen für PV-Systeme entspricht.
- Temporäre Stromversorgung für Industrie und Baustellen: Auf Baustellen kommt häufig eine temporäre Mischstrom-/Gleichstromverteilung zum Einsatz, wobei ein abschließbarer Gleichstromtrennschalter den Unterschied zwischen einer vorschriftsmäßigen Installation und einer Sicherheitsverwarnung ausmacht.
Aufbau der kompletten Schutzkette
Ein DC-Trennschalter arbeitet selten allein in einem mobilen Verteilerkasten. In einem fachgerecht konzipierten System befindet er sich zusammen mit:
- Halbleitersicherungenwie beispielsweise HIITIOs Sicherungen der Serie Square Body, die einen schnell wirkenden Kurzschlussschutz stromaufwärts oder stromabwärts des Trennpunktes gewährleisten.
- DC-Überspannungsschutzgeräte, wie HIITIOs Hochspannungs-Gleichstrom-Überspannungsschutzleitung, die die interne Elektronik des Gehäuses vor kurzzeitigen Überspannungen schützen – ein reales Risiko für mobile Außengeräte, die blitzgefährdeten Umgebungen ausgesetzt sind.
- HVDC-SchützeFür Anwendungen, die neben der manuellen Trennung auch eine automatisierte oder ferngesteuerte Umschaltung erfordern, siehe HIITIOs Hochspannungs-Gleichstrom-Schützleitung für keramikversiegelte Ausführungen bis zu einer Nennspannung von 2,500 Vdc.
Zusammen bilden diese Komponenten ein mehrstufiges Schutzsystem: Die Sicherung leitet Fehlerströme ab, der Überspannungsschutz absorbiert Überspannungen, der Schütz übernimmt das automatische Schalten und der Trennschalter bietet dem Bediener einen garantierten, sichtbaren Trennpunkt. Dieser mehrstufige Ansatz entspricht der Strukturierung des gesamten HIITIO-Systems. Lösung für ein Energiespeichersystem, wobei die DC-Schutzkomponenten als aufeinander abgestimmtes Set spezifiziert und nicht als Einzelteile verkauft werden.
Auswahl-Checkliste für Beschaffungs- und Entwicklungsteams
Bevor ein DC-Trennschalter für ein mobiles Verteilerkastenprojekt endgültig ausgewählt wird, sollte Folgendes überprüft werden:
- Die Nennspannung und der Nennstrom decken mit einer Sicherheitsmarge auch den ungünstigsten Systemfall ab.
- Der Schalter ist für das Schalten unter Last ausgelegt, nicht nur für die Trennung.
- Die Zertifizierungen (UL, TÜV, CB, CE) entsprechen den Zielgebieten für den Einsatz.
- Die mechanische Lebensdauer und die IP-Schutzart entsprechen den zu erwartenden Einsatzbedingungen.
- Der Lieferant kann OEM/ODM-Anpassungen unterstützen, falls eine Änderung der Gehäuse- oder Anschlusskonfiguration erforderlich ist.
HIITIO DC-TRENNUNGSSCHALTER ANSEHEN
Sprechen Sie mit HIITIO über Ihr Projekt für mobile Verteilerkästen.
Ob Sie einen einzelnen Trennschalter spezifizieren oder eine komplette DC-Schutzarchitektur aufbauen – mit Schützen, Sicherungen, Überspannungsschutz und Trennschaltern im Zusammenspiel – das Ingenieurteam von HIITIO unterstützt Sie bei der Dimensionierung der passenden Komponenten für Ihre Spannungsklasse, Stromstärke und Einsatzumgebung. Mit über 20 Jahren Fertigungserfahrung, UL/CE/CB/TÜV-Zertifizierung für alle Produktlinien und OEM/ODM-Unterstützung vom Prototyp bis zur Serienproduktion liefert HIITIO die DC-Schutzbausteine, auf denen mobile Energiespeichersysteme, Ladestationen für Elektrofahrzeuge und Solarverteilerkästen basieren. Entdecken Sie die Möglichkeiten von HIITIO. HCG4 DC-Trennschalterserie oder kontaktieren Sie unser Team unter sales@hiitio.com für eine projektspezifische Empfehlung.
