7 technische Hürden zwischen SST-Prototypen und dem kommerziellen Einsatz

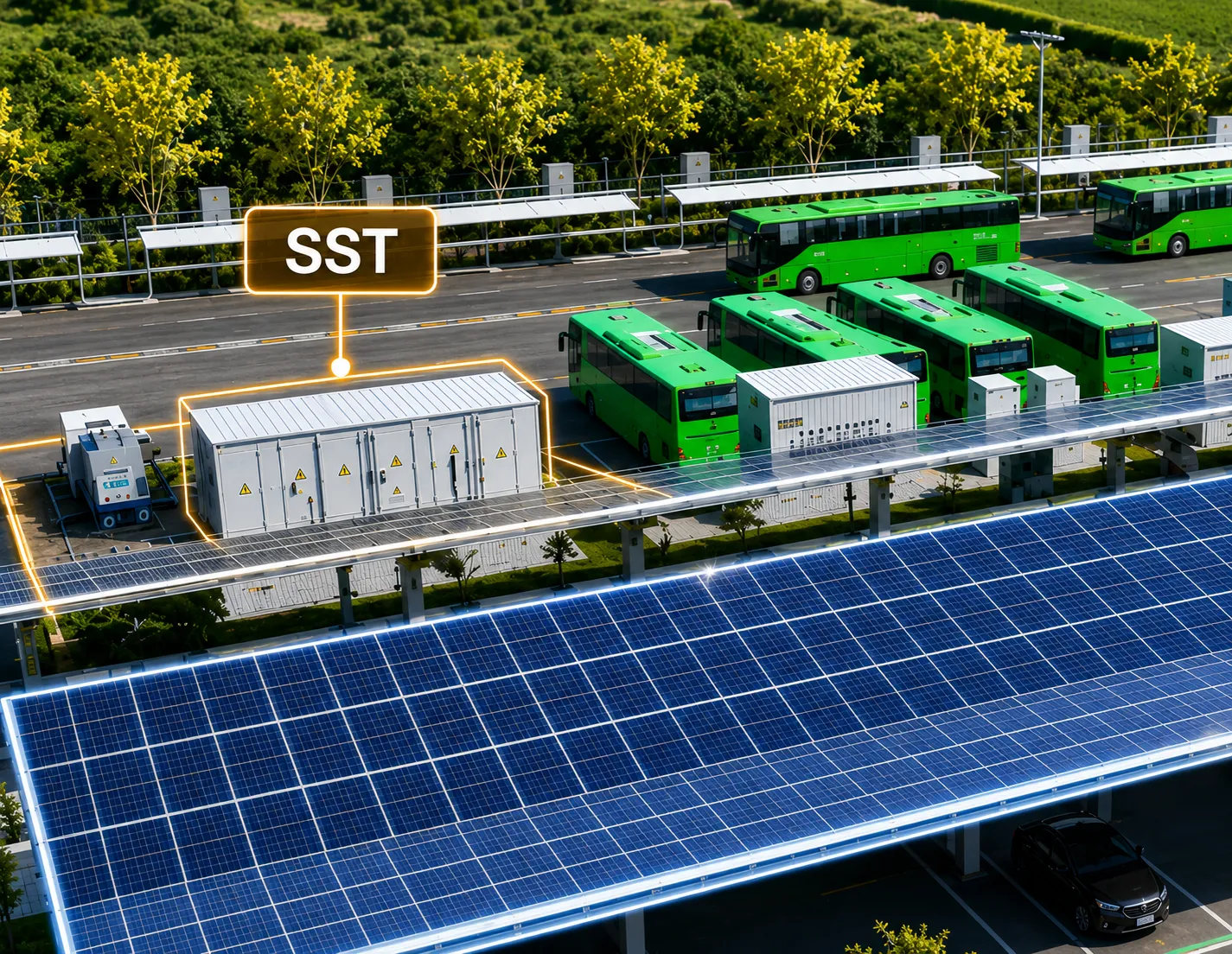

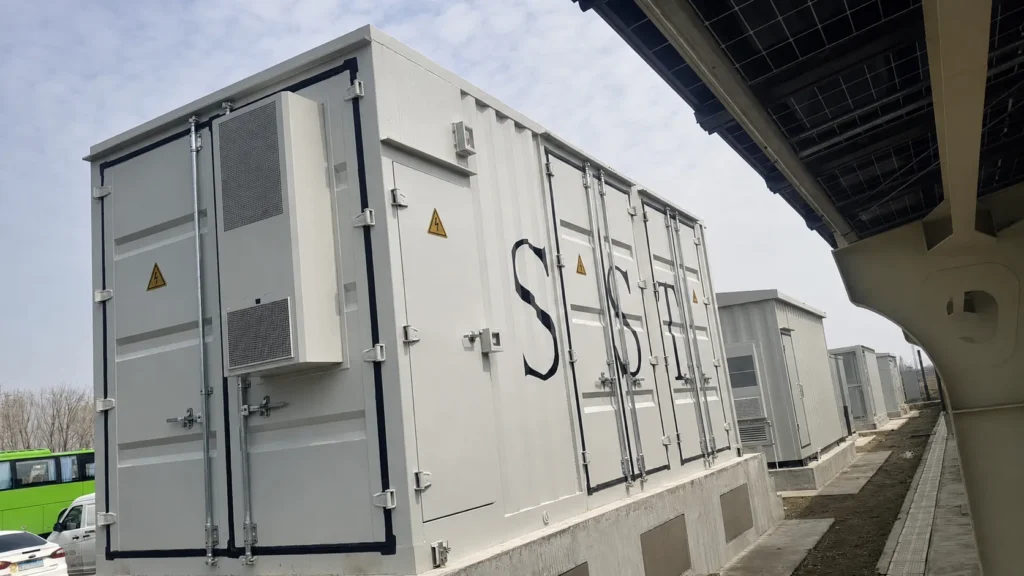

Halbleitertransformatoren (SSTs) Die SST-Technologie ist längst kein Nischenthema mehr. Mit zunehmender Reife der Leistungselektronik und dem Bestreben von Netzbetreibern, erneuerbare Energien, das Laden von Elektrofahrzeugen im Megawattbereich und die Lasten von KI-Rechenzentren in die immer knapper werdende Infrastruktur zu integrieren, hat sich die SST als wahrscheinlicher Nachfolger des konventionellen Eisenkerntransformators etabliert. Im Vergleich zu einem 50/60-Hz-Gerät ist eine SST kleiner, effizienter, sowohl mit Wechsel- als auch mit Gleichstrom kompatibel und ermöglicht die Echtzeitsteuerung – Vorteile, die erklären, warum so viele Entwicklungsteams die SST-Hardware aus dem Labor in die Praxis umsetzen wollen.

Trotz dieses Konsenses hat SST noch nicht den Massenmarkt erreicht. Die Lücke ist nicht konzeptioneller Natur – die Kerntopologie ist seit Jahren bekannt –, sondern technischer. Um aus einem funktionsfähigen Demonstrator ein Produkt zu entwickeln, das jahrelang im Feldeinsatz zuverlässig funktioniert, Zertifizierungen besteht und zu einem vernünftigen Preis hergestellt werden kann, müssen sieben verschiedene technische Probleme gelöst werden. Jedes dieser Probleme stellt eine legitime Markteintrittsbarriere dar, und bei jedem einzelnen entscheiden die Entscheidungen auf Komponentenebene – von den Magneten bis hin zu den Schutzvorrichtungen – letztendlich darüber, ob ein Design tatsächlich auf den Markt kommt.

1. Hochfrequenzmagnetik: Neugestaltung des Transformators selbst

Der Hochfrequenztransformator befindet sich im Zentrum jedes SST und schaltet typischerweise zwischen 10 kHz und 100 kHz anstatt der Netzfrequenz von 50/60 Hz. Dieser Frequenzsprung ermöglicht die kompakte Bauweise, erfordert aber gleichzeitig eine Neukonstruktion in fünf Dimensionen:

• Kernmaterial — Ferrit-, nanokristalline und amorphe Legierungen sind gängige Wahlmöglichkeiten, da sie die Kernverluste bei hoher Flussdichte und Frequenz in einem überschaubaren Rahmen halten – ein Kompromiss, der direkt durch die Kernverlustgleichung bestimmt wird.
• Dämmstruktur — Spulenkörper, Isolierpapier und Hochtemperaturband müssen übereinander geschichtet werden, um die Anforderungen an Kriech- und Luftstrecken für Mittelspannungsschienen zu erfüllen, nicht nur für Niederspannungsversorgungen.
• Verlust und Kühlung — Litzendraht unterdrückt den Skin-Effekt und den Proximity-Effekt in den Wicklungen, während Flüssigkeitskühlung den Temperaturanstieg unter kontinuierlicher Volllast kontrolliert.
• Parasiten — Streuinduktivität und Zwischenwicklungskapazität erzeugen Spannungsspitzen und Überschwingen, die sowohl den Regelkreis als auch die EMV-Leistung beeinträchtigen, sofern sie nicht strukturell beseitigt werden.

Wenn auch nur einer dieser Punkte nicht stimmt, wird der Transformator zum Schwachpunkt des gesamten Wandlers, egal wie gut die Halbleiterstufe auch sein mag.

2. Koordinierung von Regelkreisen, ohne dass diese gegeneinander arbeiten

Im Gegensatz zu einer passiven Eisenkerneinheit, Ein SST ist ein mehrschichtiges SteuerungssystemDie standardmäßige dreistufige Architektur – AC/DC-Gleichrichtung, isolierte Hochfrequenz-DC/DC-Wandlung und DC/AC-Invertierung – benötigt mindestens vier koordinierte Schleifen, die mit unterschiedlichen Bandbreiten arbeiten: eine langsame äußere Leistungsschleife, eine DC-Bus-Spannungsschleife, eine schnelle innere Stromschleife zur Oberwellenunterdrückung und eine Spannungsverteilungsschleife für kaskadierte Module.

Die größte Herausforderung besteht darin, destruktive Wechselwirkungen zwischen diesen Regelkreisen zu verhindern. Ingenieurteams setzen daher auf Vorwärtsentkopplung und dynamische Kompensation und validieren anschließend die Stabilitätsreserve mittels Bode- und Nyquist-Analyse, bevor der Umrichter überhaupt einer realen Laständerung oder Netzstörung ausgesetzt ist. Empfohlene Vorgehensweise der IEEE Standards Association zur Integration von Halbleitertransformatoren in das Stromnetz legt eine ähnliche Design- und Funktionsgrundlage fest, ein Zeichen dafür, dass die Steuerungsarchitektur nun als Standardisierungsfrage und nicht mehr als rein akademisches Thema behandelt wird.

3. Zuverlässigkeit, die sich nicht nur im Labor, sondern auch im praktischen Einsatz bewährt.

Ein Labordemonstrator muss nur für die Dauer eines Tests laufen. Ein kommerzielles SST muss jahrelangen Temperaturzyklen, Lastsprüngen und Fehlerereignissen standhalten, ohne dass ein einziges schwaches Glied die gesamte Einheit lahmlegt – und bei Dutzenden von Leistungselektronikgeräten, Kondensatoren und magnetischen Bauteilen an Bord kann jedes einzelne davon zu diesem schwachen Glied werden.

Ausgereifte Zuverlässigkeitstechnik für SST-Hardware folgt in der Regel einer festgelegten Abfolge:

• FMEA in der Entwurfsphase und Komponenten-Derating, um Fehlermodi zu erkennen, bevor auch nur eine einzige Einheit gebaut wird.
• HALT/HASS beschleunigte Lebensdauertests unter extremen Temperaturbedingungen, hoher Luftfeuchtigkeit und starken Vibrationen.
• Eine vierstufige Schutzarchitektur: Überspannungs-/Überstrom-/Übertemperaturschutz auf Geräteebene, Kurzschlussblockierung und sanftes Abschalten auf Modulebene, Fehlerenergiebegrenzung auf Subsystemebene und Not-Aus auf Systemebene mit Fehlerrückverfolgbarkeit.

Auf dieser letzten Ebene kommt die dedizierte Schutzhardware zum Einsatz. Der Regelkreis kann zwar einen Fehler erkennen, ist aber entsprechend ausgelegt. Halbleitersicherungen und HVDC-Schütze die den Fehlerstrom physisch unterbrechen und den Bus isolieren, sobald ein Problem erkannt wird.

4. Mehrstufige Verluste und die damit verbundenen Wärmekosten

Die durch einen SST fließende Energie durchläuft drei vollständige Umwandlungsstufen, und der Gesamtwirkungsgrad des Systems ergibt sich aus dem Produkt aller drei Werte – daher summieren sich selbst kleine Verluste in jeder Stufe schnell. Der Großteil dieser Verluste stammt aus drei Quellen: Leitungs- und Schaltverluste der SiC-Bauelemente, Verluste im Transformatorkern und in den Wicklungen sowie Hilfsverluste der Ansteuer- und Messschaltungen.

SiC-Bauelemente mit breiter Bandlücke haben die Schaltverluste im Vergleich zu Silizium-IGBTs bereits deutlich reduziert. Ihre schnelle Schaltgeschwindigkeit konzentriert jedoch die Wärme auf eine kleinere Chipfläche, was die Anforderungen an das thermische Design erhöht. Die Zuverlässigkeitsbewertung von Leistungselektronik durch das NREL analysiert genau diesen Zielkonflikt zwischen Leitungsverlusten, Schaltverlusten und der daraus resultierenden thermischen Belastung des Bauelementgehäuses. Dies ist ein wesentlicher Grund dafür, dass integrierte Flüssigkeitskühlungsarchitekturen mit dedizierten Kühlpfaden für die Leistungshalbleiter und die Magnetik zum Standard für Hochleistungs-SST-Designs geworden sind und nicht mehr nur eine optionale Aufrüstung darstellen. Hier liegt auch die Wahl zwischen SiC-Leistungsmodule und Hochvolt-IGBT-Module Das spielt bereits bei Designentscheidungen eine Rolle, nicht nur im Datenblatt.

5. EMV: Die Steuer auf schnelles Umschalten

Breitbandgap-Bauelemente erzielen zwar hohe Effizienz, weisen aber sehr hohe dv/dt- und di/dt-Werte auf. Diese hohe Schaltgeschwindigkeit erzeugt elektromagnetisches Rauschen, das über parasitäre Kapazitäten, gemeinsame Leiterbahnen und Freiraumstrahlung eingekoppelt wird. Wird dieses Rauschen nicht ausreichend kontrolliert, führt es nicht nur zum Scheitern bei Zertifizierungstests, sondern verursacht auch Fehlauslösungen, falsche Schutzereignisse und Kommunikationsfehler innerhalb des Wandlers selbst.

Eine funktionierende EMV-Strategie kombiniert üblicherweise mehrere Maßnahmen anstatt sich auf eine einzige Lösung zu verlassen: eine kompakte Stromversorgungsschleifenanordnung zur Verkleinerung der Hochfrequenzschleifenfläche, elektrostatische Abschirmung im Transformator, geerdete Kabelabschirmung, getrennte Hoch- und Niederspannungserdung sowie standardmäßige Gleichtakt-/Gegentaktfilterung mit RC-Snubber-Netzwerken. Auch die Auslegung des Gate-Treibers spielt hier eine direkte Rolle – geringe Induktivität, hohe Isolation. IGBT- und SiC-Treiber Gleichzeitig werden Schaltverluste und elektromagnetische Störungen auf den Platinen reduziert, was das spezifische Designziel von Treibern ist, die für den Betrieb mit hohen Frequenzen und hohen Spannungen ausgelegt sind.

6. Die Isolierung für Mittel- und Hochspannung ist keine vergrößerte Niederspannungsisolierung.

Ein weit verbreiteter Irrglaube ist, dass sich Leistungselektronik für Niederspannung einfach auf Mittelspannungen in Festkörperbatterien übertragen lässt. Das ist nicht möglich. Die Isolationskoordination bei 10 kV oder 35 kV ist eine eigene Disziplin, und eine im Niederspannungsbereich vernachlässigbare Auslegungsreserve kann im Mittelspannungsbereich zu Teilentladungen oder dielektrischen Durchschlägen führen.

Um dies richtig zu erreichen, müssen Kriechstrecken und Luftstrecken anhand anerkannter Hochspannungsnormen berechnet, Teilentladungsprüfungen durchgeführt werden, um die Entladungspegel niedrig genug zu halten, um eine langfristige Alterung der Isolierung zu vermeiden, und – innerhalb des Transformators selbst – mehrlagige Isolierung, elektrische Feldabschirmung und vollständige Verkapselung eingesetzt werden, um die Feldverteilung unter kombinierter Hochfrequenz- und Hochspannungsbelastung zu steuern.

Die gleiche Disziplin gilt für alle Komponenten des Mittelspannungs-Sammelschienensystems. Die keramischen HVDC-Schütze von HIITIO verwenden eine wasserstoffgefüllte, vakuumgelötete Keramikdichtung, die speziell für die Aufrechterhaltung der Lichtbogenlöschleistung und der elektrischen Lebensdauer bei Spannungen bis zu 2,500 V DC entwickelt wurde; die schützenspezifischen Kompromisse werden in [Referenz einfügen] ausführlicher behandelt. unsere Aufschlüsselung der HVDC-Schützauswahl für SST-SystemeHalbleitersicherungen auf demselben Bus benötigen übereinstimmende Spannungs- und I²t-Werte – HIITIO. Sicherungsserie mit quadratischem GehäuseBeispielsweise ist es für Spannungen bis zu 1,500 V und Stromstärken bis zu 800 A ausgelegt, speziell für den Schutz von Energiespeichersystemen und PV-Bussen in dieser Spannungsklasse.

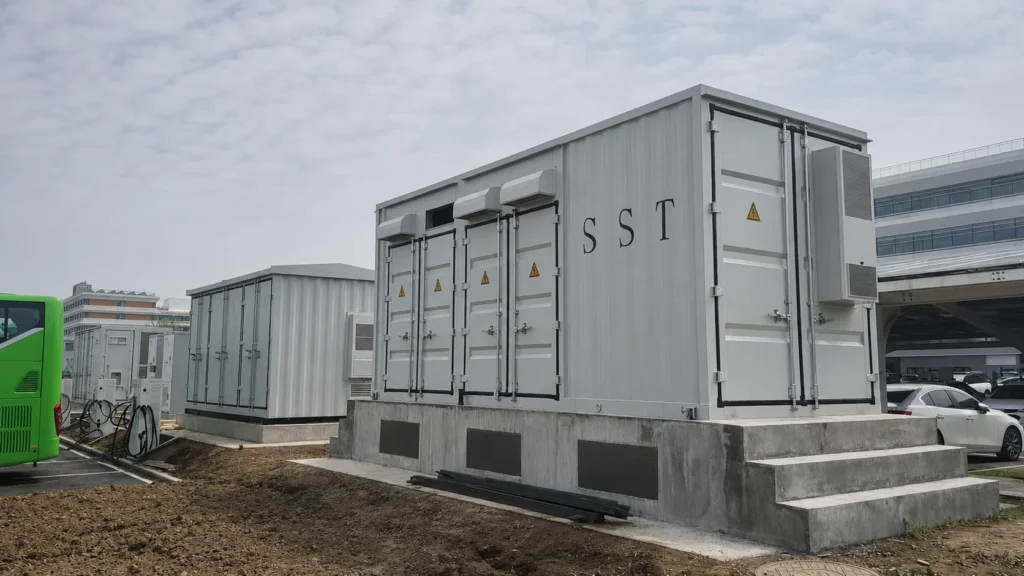

7. Vom Prototyp zum bankfähigen Produkt

Die technische Leistungsfähigkeit ist nur der erste Schritt. Ob ein Design modularisiert, standardisiert und zu einem vertretbaren Preis gefertigt werden kann, entscheidet letztendlich darüber, ob SST zu einem marktreifen Produkt wird oder ein dauerhaftes Pilotprojekt bleibt.

Ein serienreifes SST muss eine vollständige Testsequenz durchlaufen – Isolations-, EMV-, Temperaturanstiegs-, Wirkungsgrad-, Zuverlässigkeits- und Umwelttests – und anschließend nachweisen, dass kaskadierte oder parallelgeschaltete Module Spannung und Strom gleichmäßig auf alle Einheiten verteilen, nicht nur innerhalb eines einzelnen Exemplars. Kostentechnisch bedeutet dies die Standardisierung von Modulschnittstellen, um Hardware und Firmware zu entkoppeln, die Unterstützung von vor Ort austauschbaren Modulen zur Reduzierung von Ausfallzeiten und die Senkung der Stücklistenkosten durch Komponentenauswahl und Prozessiteration anstatt durch Einsparungen bei Schutz oder Isolationsreserven. Vom US-Energieministerium finanzierter technischer und wirtschaftlicher Vergleich von SST- und Hybridtransformatorarchitekturen Bei aktiven Verteilungsnetzen wird aus Sicht der Energieversorger ein ähnlicher Punkt angeführt: Die wirtschaftliche und technische Bewertung auf Systemebene, nicht nur die Leistung auf Umrichterebene, ist letztendlich ausschlaggebend dafür, ob eine Topologie in großem Maßstab spezifiziert wird.

Die sieben Barrieren existieren nicht isoliert.

Die Wahl der Transformatorisolierung beeinflusst die EMV. Die Regelungstechnik wirkt sich auf die Zuverlässigkeitsreserve aus. Der I²t-Wert einer Sicherung muss sowohl dem geschützten Halbleiter als auch der Isolationsklasse der Sammelschiene entsprechen. Die gleichzeitige Schließung aller sieben Lücken – nicht nur derjenigen, auf die sich Ihr Team spezialisiert hat – unterscheidet einen funktionierenden Demonstrator von einem Produkt, das ein Generalunternehmer oder Energieversorger tatsächlich kauft.
